电缆额定电压与电缆芯数之间有什么关系，该怎么选择？

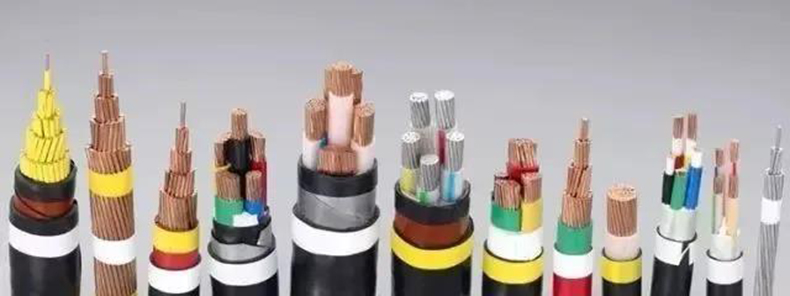

一、1kV及以下对1~5芯线缆的选择条件

（1）单芯电缆

线路较长，工作电流较大的回路或水下敷设时，为避免或减少中间接头，或单芯电缆比多芯电缆有较好的综合技术经济时，可选用单芯电缆。

低压直流供电回路，当需要时可采用单芯电缆。

（2）芯电缆

1kV及以下电源中性点直接接地时，单相回路的电缆芯数，当保护线和中性线合用同一导体时，应采用2芯电缆。

直流供电回路，宜采用2芯电缆。

（3）芯电缆

1kV及其以下电源中性点直接接地时，单相回路的电缆芯数为：当保护线和中性线各自独立时，宜采用3芯电缆。

（4）芯电缆

1kV及以下的4芯电缆（3+1电缆），其中的第4芯除作为保护接地外，还要输送电力系统在不平衡电流及短路电流。它的大小由不平衡电流及短路电流来确定，但一般不得小于相线的1/2。

1kV及其以下三相四线制低压配电系统，当保护线和中性线合用同一导体时，应采用4芯电缆，而不得采用3芯电缆加单芯电缆组合成一回路的方式，甚至直接利用3芯电缆的金属护套或铠装层等作中性线的方式。否则，当3相电流不平衡时，相当于单芯电缆的运行状态，容易引起工频干扰。

（5）芯电缆

1kV及其以下的三相四线制低压配电系统，有些安全性要求较高的电气装置配电线路，以及有些既要保证电气安全，又要抗干扰接地的通信中心和自动化设备，宜采用5芯线的TN-C低压配电系统，使保护线（PE线）和中性线(PN线)各自独立，缆芯截面积一般为3大2小或4大1小或5大。

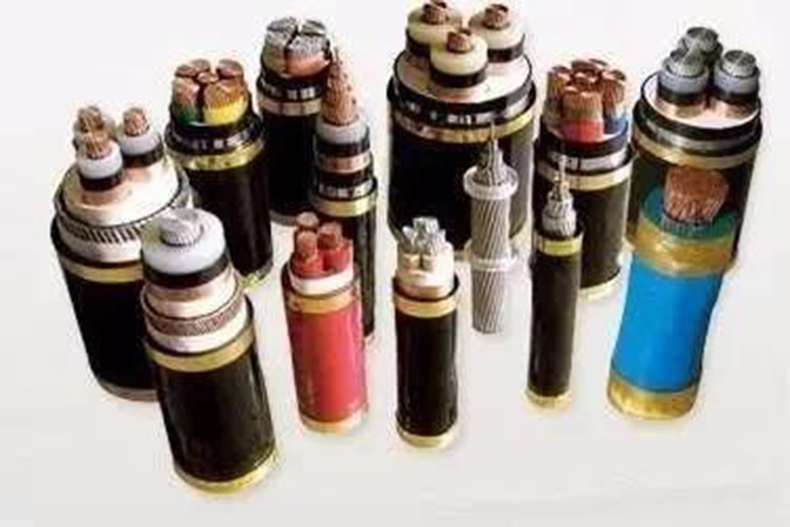

二、中高压电缆芯数的选择

对于3~35kV三相供电回路电缆芯数的选择。当工作电流较大的回路或电缆敷设于水下时，每回路可选用3根单芯电缆；除上述情况外，应选用3芯电缆，3芯电缆可选用普通统包型，也可选用3根单芯电缆绞合构造型。

对110kV三相供电回路，除敷设于湖、海水下等场所且电缆截面不大时可选用3芯外，每回路可选用3根单芯电缆。

对110kV以上三相供电回路，每回路应选用3根单芯电缆。

电气化铁路等高压交流单相供电回路，应选用2芯电缆或每回选用2根单芯电缆。

高压直流输电系统，宜选用单芯电缆；在湖、海等水下敷设时，也可选用同轴型2芯电缆。
