我们知道，导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。

各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。

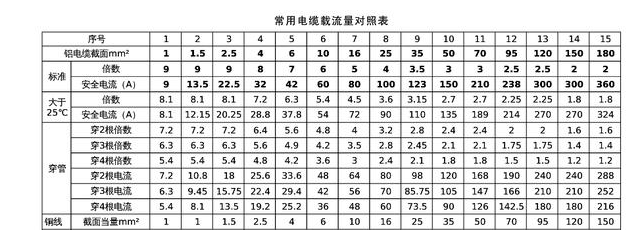

一、通过电缆载流量表选择

二、导线载流量的计算口诀

1、口诀 铝芯绝缘线载流量与截面的倍数关系

10下五，100上二；

25，35，四、三界；

70、95，两倍半；

穿管、温度，八、九折；

裸线加一半；

铜线升级算。

2. 说明 口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面（平方毫米）排列如下：

1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、 185……

(1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下：

对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。

对于16、25mm2的导线可将其截面积数乘以4倍。

对于35、50mm2的导线可将其截面积数乘以3倍。

对于70、95mm2 的导线可将其截面积数乘以2.5倍。

对于120、150、185mm2的导线可将其截面积数乘以2倍。

现在再和口诀对照就更清楚了，口诀“10下五”是指电线截面在10以下，电线载流量都是截面数值的五倍。“100上二”（读百上二）是指电线截面100以上的电线载流量是电线截面数值的二倍。电线截面为25与35是四倍和三倍的分界处。这就是口诀“25、35，四三界”。而电线截面70、95则为二点五倍。从上面的排列可以看出：除10以下电线及100以上电线之外，中间的导线截面是每两种规格属同一种倍数。

例如铝芯绝缘电线，环境温度为不大于25℃时的电线载流量的计算：

当电线截面为6平方毫米时，算得载流量为30安；

当电线截面为150平方毫米时，算得载流量为300安；

当电线截面为70平方毫米时，算得载流量为175安；

从上面的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。比如电线截面25与35是四倍与三倍的分界处，电线25属四倍的范围，它按口诀算为100安，但按手册为97安；而35则相反，按口诀算为105安，但查表为117安。不过这对使用的影响并不大。当然，若能“胸中有数”，在选择导电线线截面时，25的不让它满到100安，35的则可略为超过105安便更准确了。同样，2.5平方毫米的导电线位置在五倍的始端，实际便不止五倍（最大可达到20安以上），不过为了减少电线内的电能损耗，通常电流都不用到这么大，手册中一般只标12安。

（2）后面三句口诀是对条件改变的处理，。“穿管、温度，八、九折”是指：若是穿管敷设（包括槽板等敷设、即导线加有保护套层，不明露的）电线，计算后，再打八折；若环境温度超过25℃，计算后再打九折，若既穿管敷设，温度又超过25℃，则打八折后再打九折，或简单按一次打七折计算。

关于环境温度，按规定是指夏天最热月的平均最高温度。实际上，温度是变动的，一般情况下，它影响电线载流并不很大。因此，只对某些温车间或较热地区超过25℃较多时，才考虑打折扣。

例如对铝心绝缘线电线在不同条件下载流量的计算：

当截面为10平方毫米电线穿管时，则电线载流量为10×5×0.8═40安；若为高温，则电线载流量为10×5×0.9═45安；若是穿管又高温，则电线载流量为10×5×0.7═35安。

（3）对于裸铝线电线载流量，口诀指出“裸线加一半”即计算后再加一半。这是指同样截面裸铝线与铝芯绝缘线比较，电线载流量可加大一半。

例如对裸铝电线载流量的计算：

当截面为16平方毫米时，则载流量为16×4×1.5═96安，若在高温下，则载流量为16×4×1.5×0.9=86.4安。

(4)对于铜导线的载流量，口诀指出“铜线升级算”，即将铜导线的的截面排列顺序提升一级，再按相应的铝线条件计算。

例如截面为35平方毫米裸铜线环境温度为25℃，载流量的计算为：按升级为50平方毫米裸铝电线即得50×3×1.5=225安.

对于电缆，口诀中没有介绍。一般直接埋地的高压电缆，大体上可直接采用第一句口诀中的有关倍数计算。比如35平方毫米高压铠装铝芯电缆埋地敷设的载流量为35×3=105安。95平方毫米电线电缆的约为95×2.5≈238安。

三、电缆载流量估数口诀

2.5下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

1、说明，本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表可以看出：倍数随截面的增大而减小。

2、“2.5下乘以九，往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2.5mm导线，载流量为2.5×9＝22.5(A)。从4mm及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减1，即4×8、6×7、10×6、16×5、25×4。

另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。

10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米，50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。

如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。

导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。

3、“三十五乘三点五，双双成组减点五”，说的是35mm的导线载流量为截面数的3.5倍，即35×3.5＝122．5(A)。从50mm及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0.5。即50mm、70mm导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2.5倍，依次类推。

4、“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如2.5平方毫米铜芯线等于4平方毫米铝芯线，4平方毫米铜芯线等于6平方毫米铝芯线，6平方毫米铜芯线等于10平方毫米铝芯线。

三相四线制电线电缆中的零线截面，通常选为相线截面的1/2左右。当然也不得小于按机械强度要求所允许的最小截面。在单相线路中，由于零线和相线所通过的负荷电流相同，因此零线截面应与相线截面相同。

四、根据公式选择

1、铝线，截面积S等于功率P除以3.5乘以220，即：S=P/3.5X220

2、铜线，截面积S等于功率P除以5乘以220伏，即：S=P/5X220

例:1千瓦(KW)的功率用多大平方的铝线或铜线?

解:

铝线=1000/3.5X220=1000/770=1.298平方毫米.选1.5平方的铝线。

铜线=1000/5X220=1000/1100=0.9平方毫米.选1平方的铜线。

五，根据电流密度选择导线

J=I/S，

式中：

S----电线截面积（平方毫米）

I------电流（安培）

J-----电流密度（A/平方毫米）

1平方毫米的铜线允许通过的电流是6A，

2.5平方毫米的铜线允许通过的电流是15A，

120平方毫米的铜线允许通过的电流是280A。

例：某照明

电路的电流是21A，

问应采用多粗的铜导线？

解：S=I/J=21/6=3.5平方毫米的铜线，因为常用的导线没有3.5平方毫米的线，所以选4平方的铜导线。

另外10平方以下的线，6平方X6，4平方X7，2.5平方X8，1.5平方X9，1平方X10。
